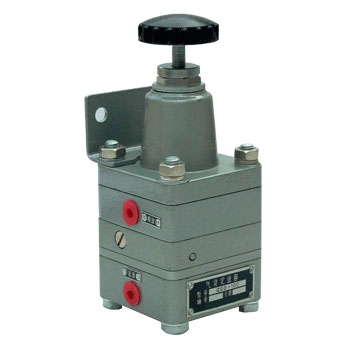

QGD型氣動定值器
用 途
QGD-100、101、200、300、400型氣動定值器是氣動單元組合儀的給定器系
列中的一個品種，在氣動裝置及氣動實驗設備中，作為精確給定壓力和手動調節之
用，其壓力的產生通過其頂部旋鈕給定。
技術參數：
1.規格
|
型 號 |
氣 源 壓 力 |
輸出壓力 |
重量 |
|
QGD-100 |
140Kpa（0.14Mpa） |
0～100KPa |
1.5Kg |
|
QGD-101 |
140Kpa（0.14Mpa） |
0～100KPa |
0.75Kg |
|
QGD-200 |
350Kpa（0.35Mpa） |
0～250KPa |
1.5Kg |
|
QGD-300 |
550KPa（0.55MPa） |
0～350KPa |
1.5Kg |
|
QGD-400 |
800KPa（0.80MPa） |
0～600KPa |
1.5Kg |
2.零點：0.5%（輸出全量程）。
3.氣源壓力變化l0%定值器的輸出壓力的變化不大于工作壓力最大值的0.25% 。
4.氣源壓力為額定值，輸出壓力中間值，當輸出流量在0-600升／小時范圍內變化
時，其輸出壓力的變化不大于933pa。
5. 定值器正常工作溫度為+20±5℃，但允許在周圍環境溫度為+5～50℃，濕度
為85%以下的場合使用。
6.定值器不可安裝在有引起鎳鉻鍍層，有色金屬及其合金腐蝕的介質中工作。
7．定值器所使用的氣源要經過除去水份、塵土、油份等雜質的潔凈氣源。建議加
裝本廠生產的QFH型空氣過濾減器
8．定值器為耗氣平衡式穩壓調節，耗氣孔會有多余的氣體排出，其耗氣量為小于
或等于90L/小時。
9．亦可根據用戶要求特殊生產。
型 號 |
H |
A |
B |
氣源、輸出接頭 |
QGD-101 |
115 |
51 |
51 |
M10×1
內螺紋 |
QGD-100/200/300/400 |
180 |
71 |
71 |
