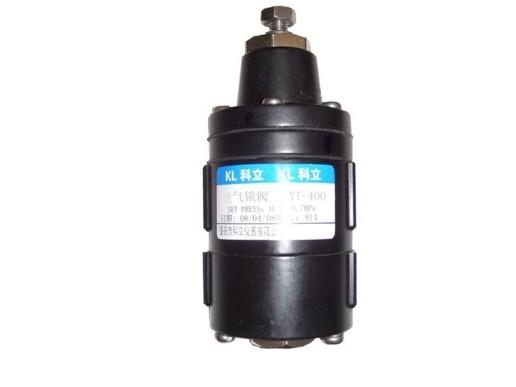

氣動保位閥(氣鎖閥)
產品/服務描述：
氣動保位閥(氣鎖閥)是儀表輔助裝置,當壓縮氣源發生故障停止供氣時，利用保位閥切斷閥門控制通
道，使閥門位置保持?jǐn)鄽馇暗奈恢谩Ｒ员ＷC工藝過程的正常進行，直到系統中事故消除重新供氣后鎖
定閥才打開通道，恢復正常時的控制。
QFP-712(CYT-400D)為雙作用鎖定閥，QFP-711(CYT-400S)為單作用鎖定閥。
技術參數：
耐壓試驗壓力:最高0.99MPa；設定信號壓力:0.14-0.7MPa；使用壓力:最高0.7MPa；遲滯現
象:0.01MPa；有效截面積:17立方毫米；Cv值:0.9；環境及流體溫度: -5--60攝氏度；接管口
徑:1/4。
特點：
1、尺寸小，重量輕，不需另設支架，可與金屬管連接。
2、對0.1kgf/cm2以下的微小壓差反應也靈敏。
3、可增設限位開關及指示器來監測QFP-711/712的開關狀態。
4、QFP-711外形尺寸：φ60×105，QFP-712外形尺寸：φ60×137
|
項目及形式 |
單作用 |
雙作用 |
|
信號壓力 |
最大：10kgf/cm2(142psi) |
|
壓力范圍 |
1.4～7kgf/cm2(20～100psi) |
|
氣鎖壓力 |
最大：7kgf/cm2(100psi) |
|
微分壓力 |
Below0.1kgf/cm2(1.4psi) |
|
流量系數(Cv) |
0.9 |
|
環境溫度 |
－20℃～70℃(－4～158°F) |
|
氣源連接 |
NPT(PT)1/4 |
|
材質 |
壓鑄鋁 |
|
重量 |
0.15kg |
o.7kg |
